一，行业背景

　　继电器作为实现“通断”控制的核心电子器件，对电路起着控制、转换、保护作用，被广泛应用于电气电子行业。近几年随着新能源、5G通信等行业的快速发展，继电器市场进入快车道。2022年继电器市场规模达723亿元，出货95亿只;预计2025市场规模超千亿。

　　二，应用需求

　　随着工控关键部件的继电器市场规模不断扩大，国家出台一系列相关规范准则，分别从产品的功能、寿命、安全、等方面进行要求。厂商在继电器的开发和使用过程中，均需遵守相关的规范准则。

　　1，标准解析

　　现重点对标准的电气性能测试需求进行解读如下

　　2，测试整体方案

　　在日益激烈的市场竞争环境下，继电器厂商为提升生产效率，保证产品质量，完善的继电器测试方案尤为重要。

　　继电器测试包括老化、保护、安全性能等测试，测试时均须应用直流电源、电子负载等设备。而大规模量产型厂商在生产上会采用多继电器同时测试的高效率模式。

　　图：多通道继电器测试模式示意图

　　面对复杂的多继电器同时测试模式，艾诺仪器推出专用大功率直流电子负载AN23600E系列。该系列产品针对继电器的老化、寿命等测试，具有功能丰富、功率密度大、精度高、适应性强的特点，通过高新技术应用，在保障产品品质的同时，大幅提升继电器的测试效率。

　　三，测试难点及解决方案

　　艾诺仪器深耕行业多年，深知继电器的测试难点，面对复杂的测试要求，保障继电器开关寿命是其核心指标。型式试验和例行试验进行重点测试的测试模型简化如下：

　　将直流源、继电器、电子负载三部分构成测试回路，进行开关寿命、带载能力测试，共组合出8种测试工况，负载带载模式分别为CC/CR/CP三种模式，测试状态表如下图所示：

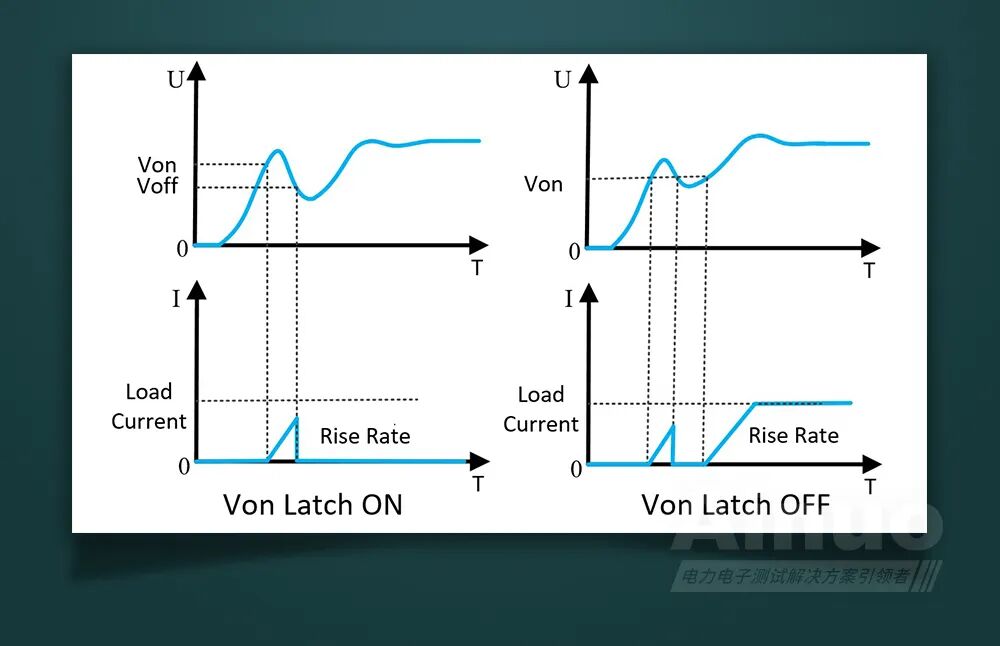

　　如上所述，其中工况5为测试最严苛工况。继电器闭合瞬间，经常会出现CR/CP带载模式时炸机，从而损坏电子负载或者电源。为了适应这类使用工况，艾诺电子负载设计了Von Latch功能，设置拉载门槛电压，当电压高于Von值后，负载开始起载，使继电器几百万次开合试验都正常使用。

　　面对行业难题，艾诺公司发挥技术优势，电子负载PID控制算法快到2uS周期，串级环路控制技术实现了自控原理中稳准快的特点，有效解决行业难点，并在众多标杆客户的生产测试中获得一致好评。
