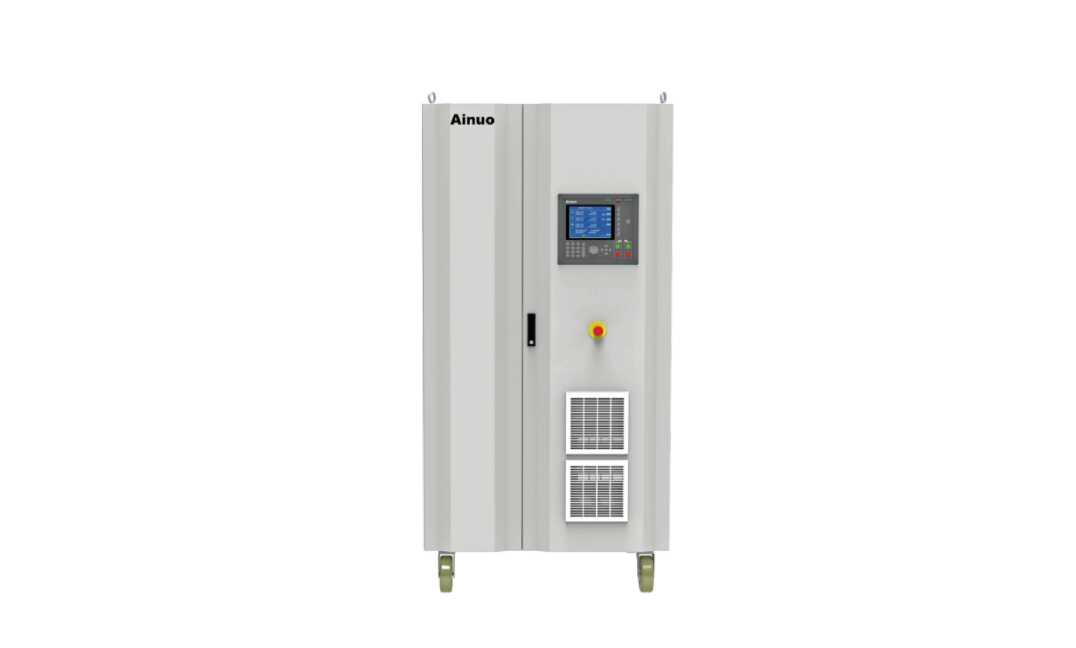

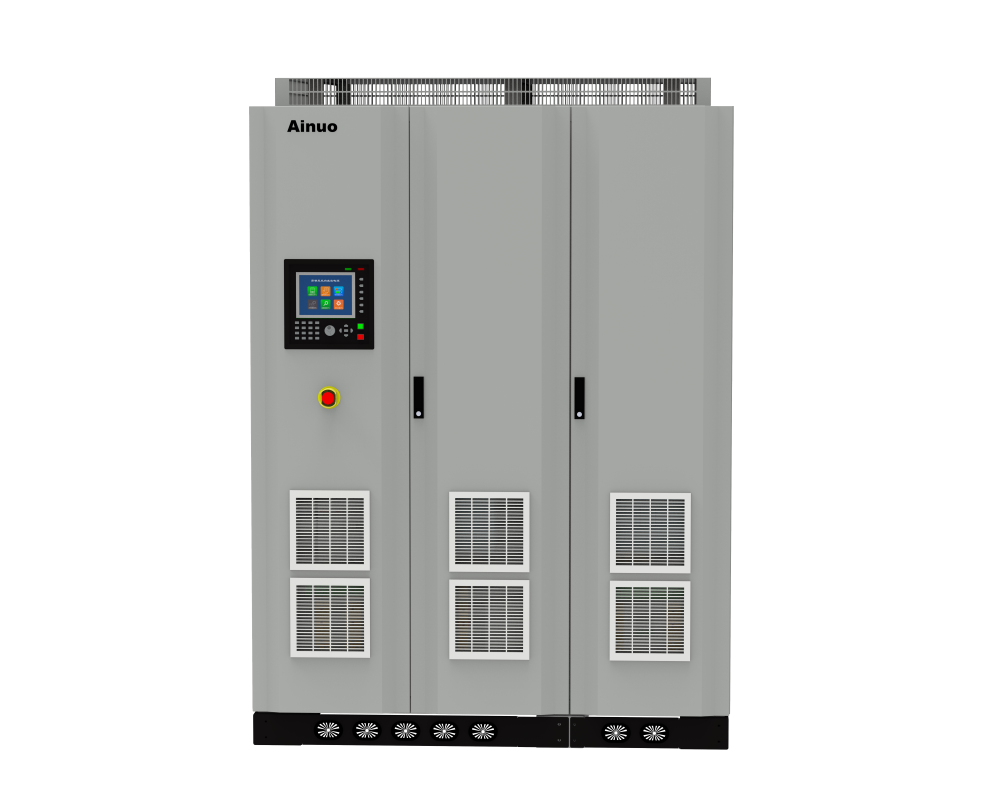

电网模拟电源ANGS系列
技术参数:
15kVA-240kVA 45Hz/65Hz
应用:
光伏、风能等新能源行业开发测试,适用于逆变器的测试及验证。
产品概述 产品特点 产品应用 技术规格
产品概述

ANGS系列电网模拟电源,专门针对光伏、风能等新能源行业开发,适用于逆变器的测试及验证。电源采用FPGA数字化控制技术,逆变器测试流程可完全实现智能化;具备正弦波输出模式和多种谐波叠加输出模式,单相、两相或三相低(零)电压穿越,能够充分模拟各种电网异常状况,可配合完成过欠压、过欠频、不平衡及防孤岛保护功能测试,满足相关法规的测试要求。

产品特点

采用FPGA数字化控制技术,逆变器测试流程可完全实现智能化。

具备高性能低(零)电压穿越功能。

电压和频率可设置为阶梯、步阶或渐变等复杂编程方式,轻松实现过欠压,过欠频测试。

具备谐波模式,可叠加2~40次谐波。

三相不平衡模式,可调节三相电压及三相相位差,实现三相不平衡测试。

具备高压直流输出,可与光伏逆变器组成环路测试。

3倍额定电流冲击承受2S,带载能力强。

测量功能齐全:电压、电流、电流峰值、频率、有功功率、视在功率、功率因数、电压峰值因数。

在线监控功能:输出状态下监控IGBT温度、变压器温度、风机转速、输入电压等参数。

“黑匣子”功能:自动记录报警时的电源状态、报警代码等,极大缩短维护时间。

风机转速根据电源温度自动调整,降低噪音。

Lock键,人性化设计,5分钟不操作自动锁定,防止误操作。

机箱采用组合机柜形式,8寸大屏幕彩色液晶显示。

标配RS232通讯接口,可选配RS485、GPIB、Ethernet通讯接口或模拟控制方式。


产品应用

ANGS系列电网模拟电源可模拟过欠压,过欠频,低(零)穿越等曲线,利用防孤岛负载或交流电子负载,可测试逆变器的过欠压,过欠频,防孤岛保护等性能。AN53系列、ANEVH系列太阳能电池模拟器可模拟各种太阳能电池I-V曲线,验证逆变器的最大功率追踪能力,并配合做逆变器老化测试及过欠压保护等; AN87系列多通道功率分析仪对逆变器功率,谐波,效率等参数进行全面测量分析,从而综合分析逆变器性能。三种设备可通过专业的上位机测试软件进行系统集成,组成一个全面的逆变器测试系统和解决方案。

电网模拟电源、太阳能电池模拟器及功率分析仪组成逆变器测试系统;

电网模拟电源输出高压直流,单独与逆变器组成环路测试;

ANGS系列电网模拟电源的直流输出端接入逆变器的直流输入端,逆变器的输出端并在模拟电源的输出端,两者组成环路测试,能量在环路内流动,在完成某些特定测试的情况下,为用户节约了设备投入。

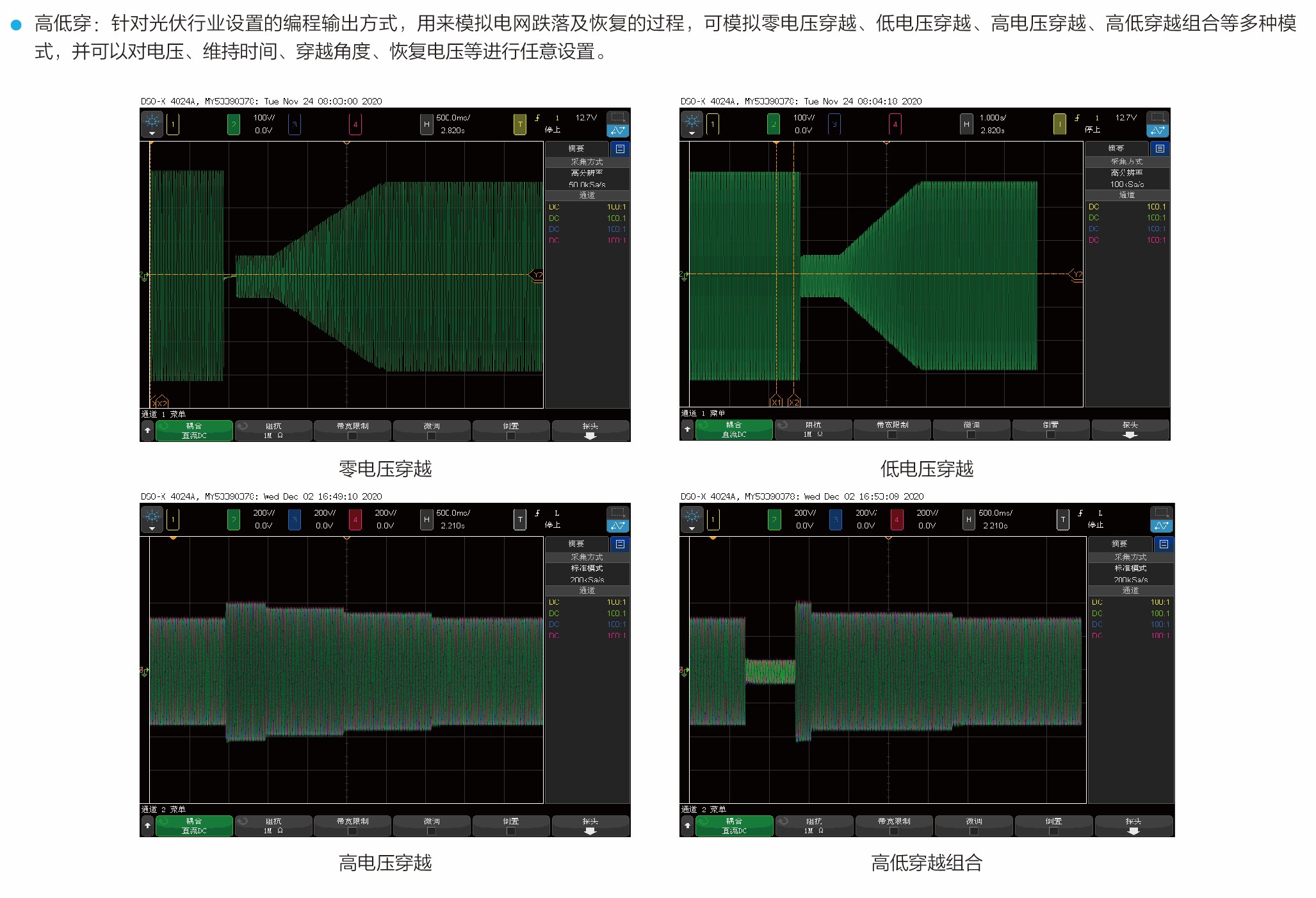

低(零)电压穿越;

可编程输出(阶梯、步阶、渐变),实现过欠压,过欠频测试;

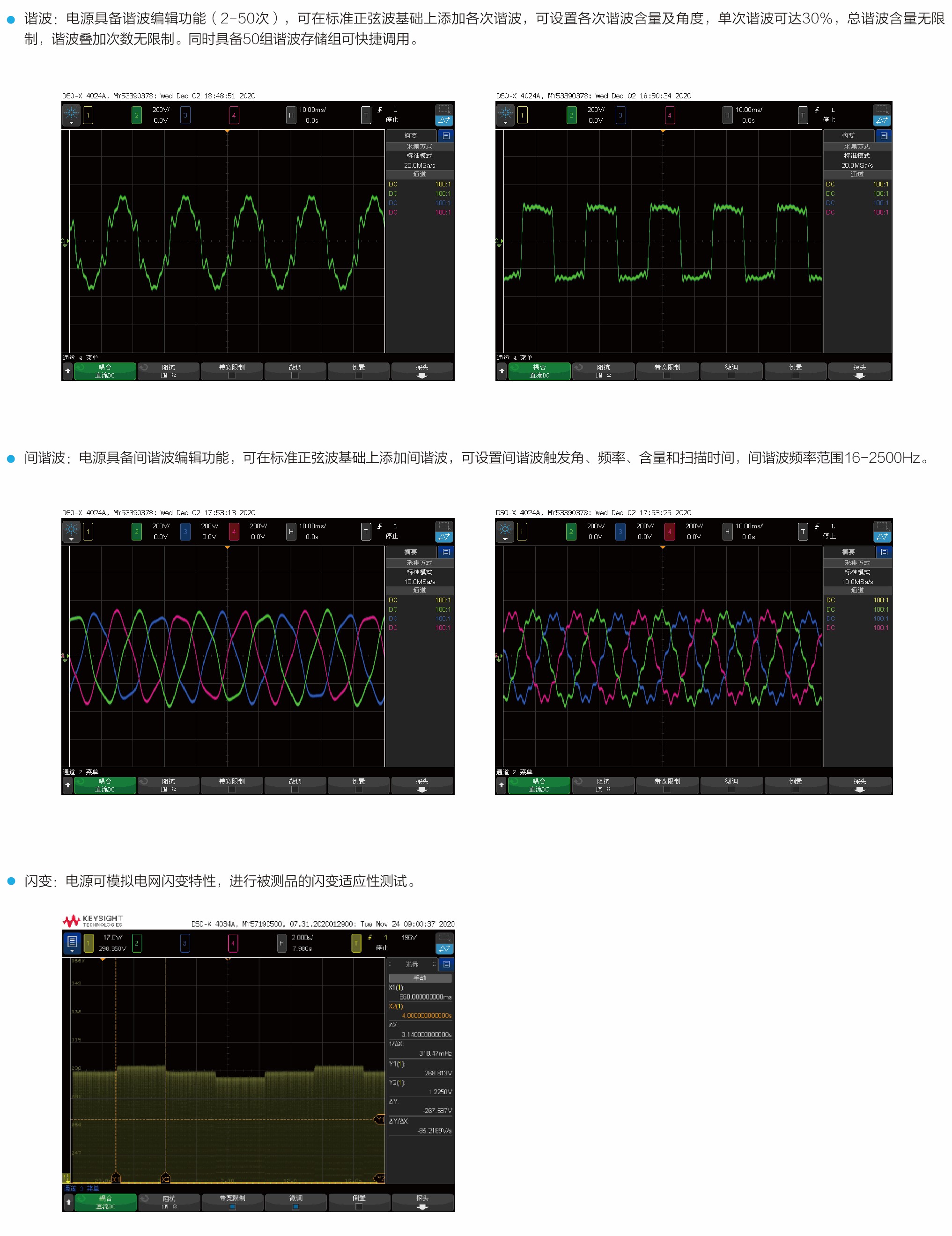

谐波模式;

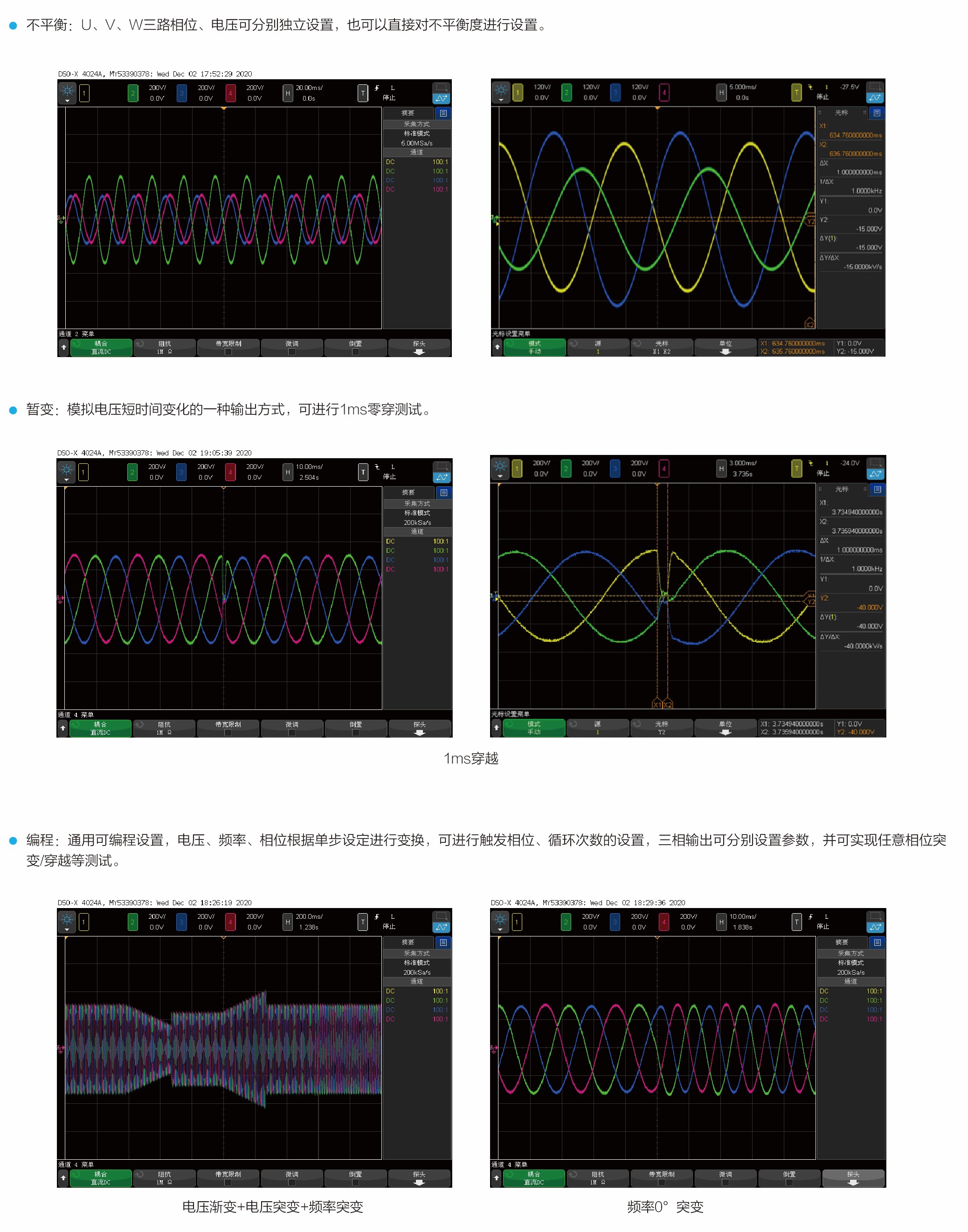

三相不平衡测试;

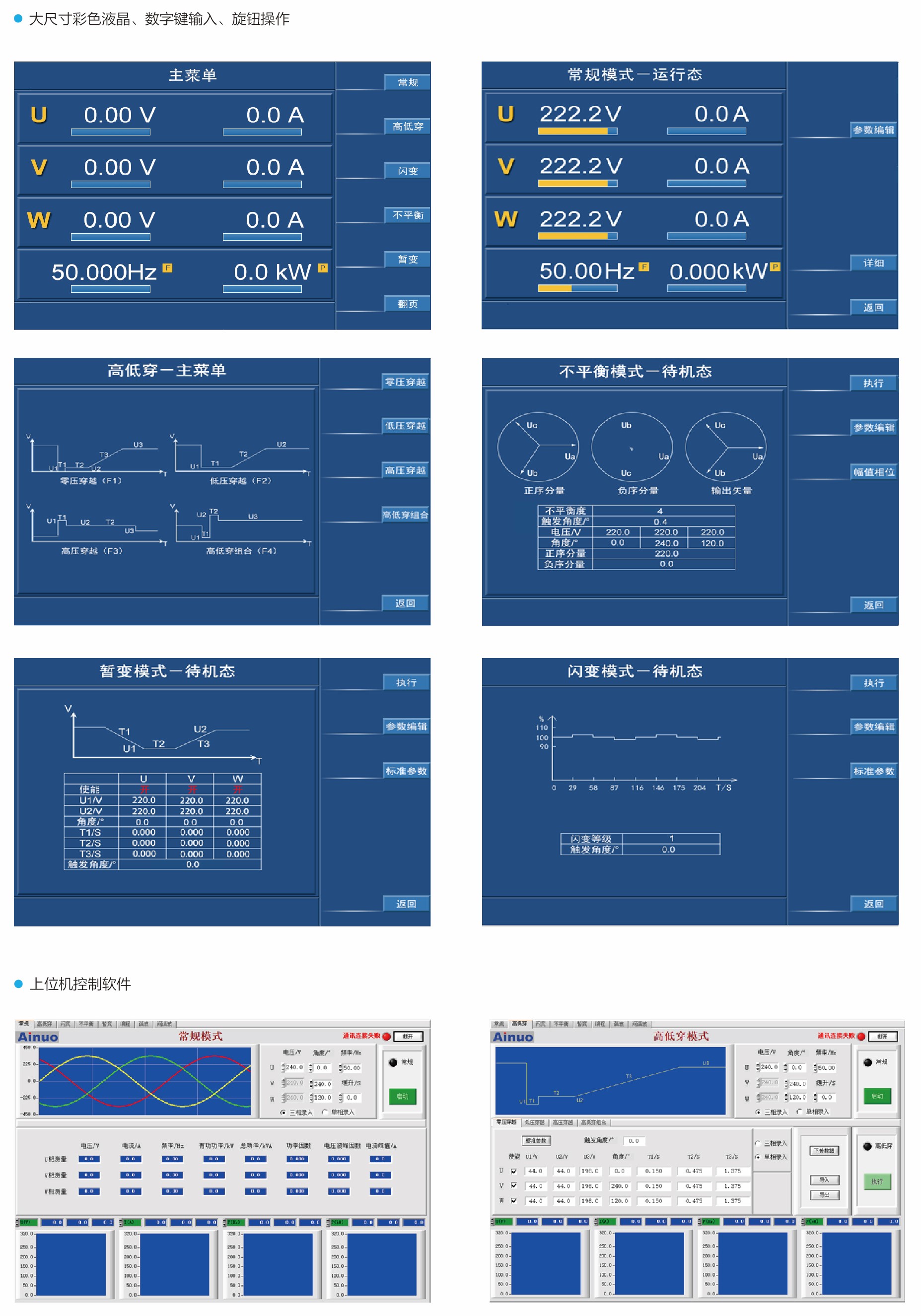

大尺寸彩色液晶、数字键输入、旋钮操作;

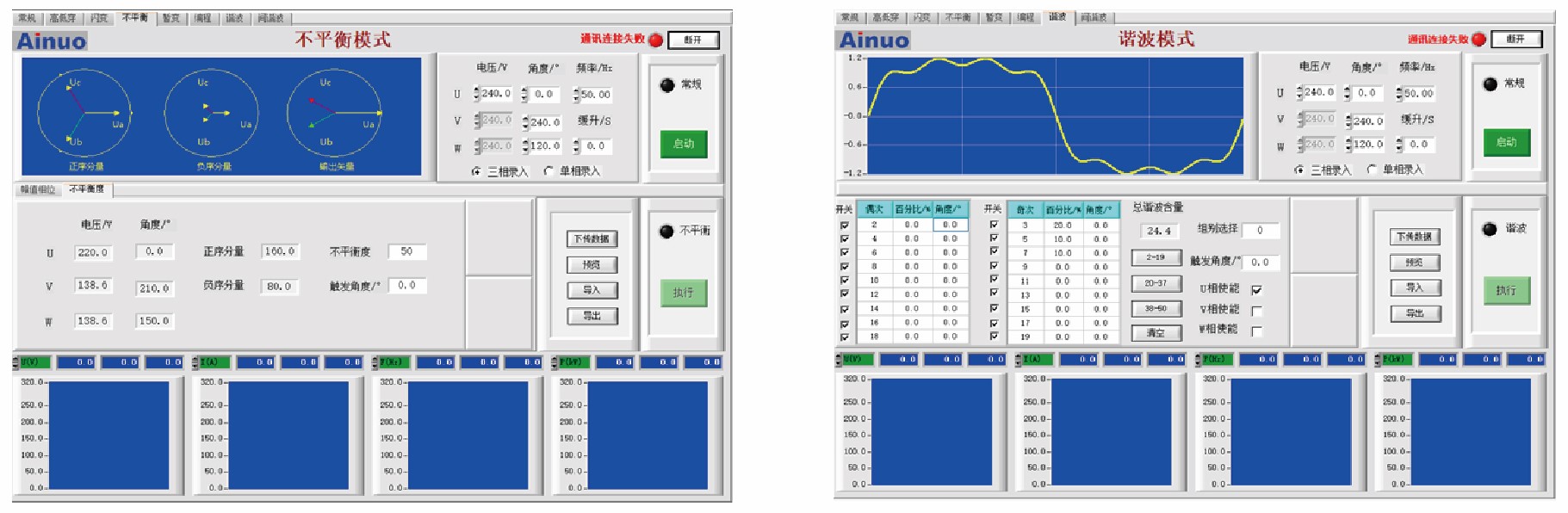

上位机控制软件;

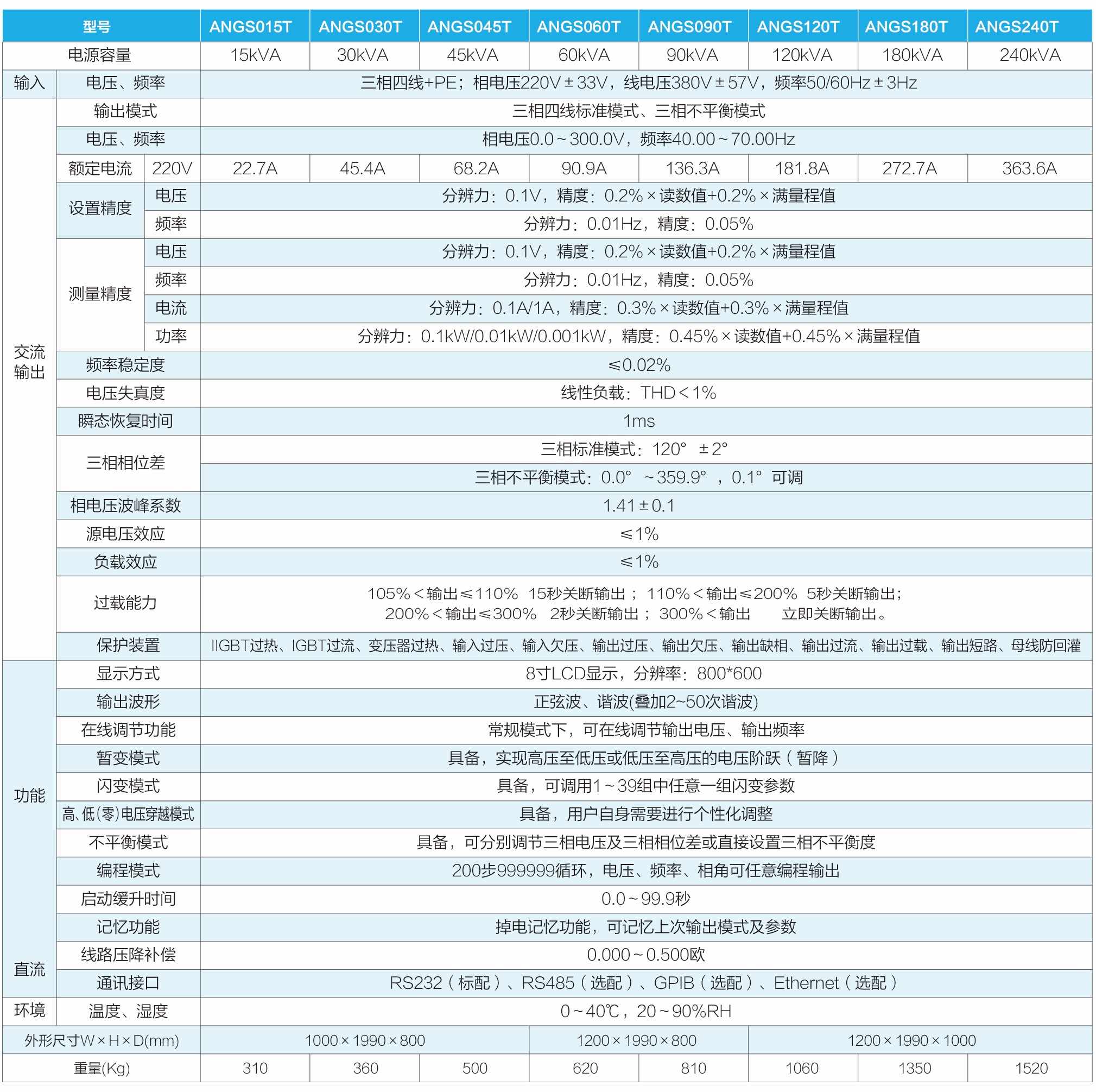

技术规格

型号

ANGS015T

ANGS030T

ANGS045T

ANGS060T

ANGS090T

ANGS120T

ANGS180T

ANGS240T

电源容量

15kVA

30kVA

45kVA

60kVA

90kVA

120kVA

180kVA

240kVA

交流输入

相数

三相四线+PE

电压

相电压:220V±33V,线电压:380V±57V

频率

50/60Hz±3Hz

交流输出

相数

三相四线

模式

三相标准模式、三相不平衡模式

电压

相电压:0.0~300.0V

频率

40.00~70.00Hz

额定电流

220V

22.7A

45.4A

68.2A

90.9A

136.3A

181.8A

272.7A

363.6A

设定精度

电压

分辨力:0.1V,精度:0.2%×读数值+0.2%×满量程值

频率

分辨力:0.01Hz,精度:0.05%

测量精度

电压

分辨力:0.1V,精度:0.2%×读数值+0.2%×满量程值

频率

分辨力:0.01Hz,精度:0.05%

电流

分辨力:0.1A/1A,精度:0.3%×读数值+0.3%×满量程值

功率

  分辨力:0.1kW/0.01kW/0.001kW,精度:0.45%×读数值+0.45%×满量程值

频率稳定度

≤0.02%

电压失真度

线性负载:THD<1%

瞬态恢复时间

20ms

三相相位差

三相标准模式:120°±2°

三相不平衡模式:0.0°~359.9°,0.1°可调

相电压波峰系数

1.41±0.1

源电压效应

≤1%

载效

≤1%

过载能力

105%<输出≤110%  15秒关断输出 ;110%<输出≤200%  5秒关断输出;

200%<输出≤300%   2秒关断输出 ;300%<输出       立即关断输出。

抗冲击能力

可承受3倍额定电流持续2S

保护装置

IGBT过热、IGBT过流、变压器过热、输入过压、输入欠压、

输出过压、输出欠压、输出缺相、输出过流、输出过载、输出短路、母线防回灌

效率

>86%

功能

显示方式

8寸LCD显示,分辨率:800*600

输出波形

正弦波、谐波(叠加2~40次谐波)

编程功能

低(零)电压穿越模式

具备,最小反应时间20ms

阶梯模式

9999阶梯

步阶模式

100步999999循环

渐变模式

100步999999循环

启动缓升时间

0.0~99.9秒

在线调节功能

常规模式下,可在线调节输出电压、输出频率,可在线切换波形

记忆功能

掉电记忆功能,可记忆上次输出模式及参数

快捷组

常规模式10组,谐波10组

线路压降补偿

0.000~0.500欧

通讯接口

RS232(标配)、RS485(选配)、GPIB(选配)、Ethernet(选配)、翻转信号(标配)

远程控制

模拟控制口(选配)

直流输出

电压

实际直流母线电压

电流

16A

33A

49A

65A

98A

131A

196A

262A

工作环境

温度

0~40℃

湿度

20~90%RH

外形尺寸W×H×D(mm)

1000×1990×800

1200×1990×800

1200×1990×1000

重量(Kg)

310

360

500

620

810

1060

1350

1520


相关资料
