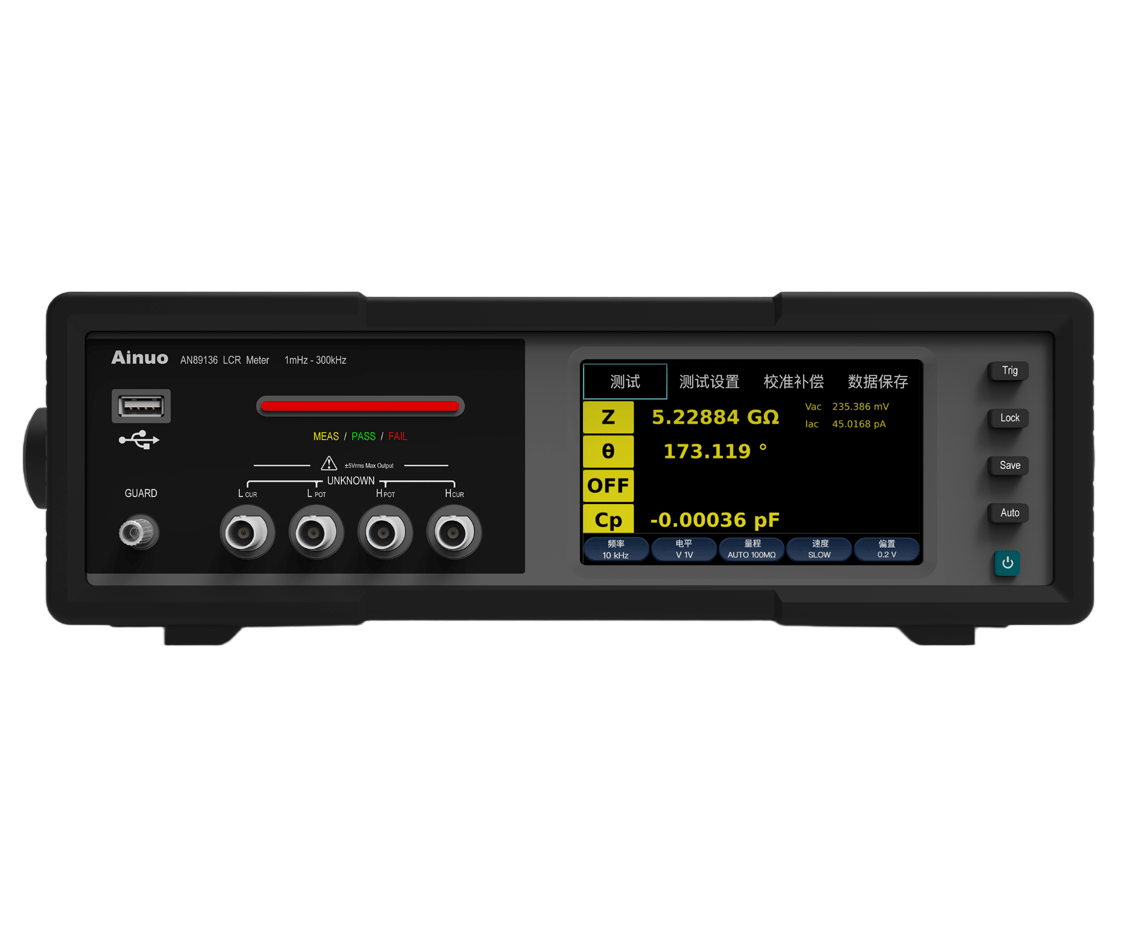

基本规格

测试模式

1）LCR模式：单一条件测量

2）列表扫描模式：频率扫描、电平扫描、偏置扫描（测量点2~801）

3）面板扫描模式：连续测量已保存的面板

测量参数

Z-阻抗，Y-导纳，θ-相位角，X-电抗，G-电导，B-电纳；

Rs-等效串联电阻，Rp-等效并联电阻，Rdc-直流电阻；

Cs-等效串联电容，Cp-等效并联电容；

Ls-等效串联电感，Lp-等效并联电感；

D-损耗因数，Q-品质因数，σ-电导率，ε-介电常数；

阻抗测量量程

阻抗测量范围：1mΩ-200MΩ

12个可选量程：10mΩ、100mΩ、1Ω、10Ω、100Ω、1kΩ、10kΩ、100kΩ、1MΩ、10MΩ、100MΩ、200MΩ

显示范围

Z：0.00m~9.99999GΩ

Y：0.000n~9.99999GS

θ：±0.000°~999.999°

Rs、Rp、Rdc、X：±0.00m~9.99999GΩ

G、B：0.000n~9.99999GS

Cs、Cp：±0.0000p~9.99999GF

Ls、Lp：±0.00000μ~9.99999GH

D：±0.00000~9.99999

Q：±0.00~9999.99

σ：±0.00000~999.999G

ε：±0.00000~999.999G

测量方法

五端子

阻抗测试精度

基本精度：Z：0.05%示值 θ：0.03°

测量速度

FAST/MED/SLOW

测量时间

最快5ms（1kHz，FAST，延迟、补偿OFF）

信号源

规格

信号源频率

1mHz~300kHz

频率分辨力

1mHz ~ 99.999Hz  1mHz步进；

100.00Hz ~ 999.99Hz  10mHz步进；

1.0000kHz ~ 9.9999kHz  100mHz步进；

10.000kHz ~ 99.999kHz  1Hz步进;

100.00kHz ~300.00kHz  10Hz步进

信号源幅度

V模式、CV模式下：

Ø 信号幅度    100Ω内阻模式：5mVrms-5Vrms

                25Ω内阻模式：5mVrms-2.5Vrms

Ø 设定分辨力  100uVrms

Ø 设定精度    V模式：±(10%*设定值+1mVrms)

CV模式：±(6%*设定值+1mVrms)

C模式、CC模式下：

Ø 信号幅度    100Ω内阻模式：50uArms-50mArms

                25Ω内阻模式：50uArms-100mArms

Ø 设定分辨力  1uArms

Ø 设定精度    C模式：±(10%*设定值+10μArms)

CC模式：±(6%*设定值+10μArms)

信号源DC偏置

100Ω内阻模式：-5V~5V，10mV分辨力

25Ω内阻模式：-2.5~2.5V，10mV分辨力

输出阻抗

100Ω内阻模式：100Ω

25Ω内阻模式：25Ω

监视功能

监视精度

Ø 监视电压

监视范围：0.000Vrms~5.000Vrms

监视精度：>5mVrms时：±（3%*示值+0.5mVrms）；<=5mVrms时：±（12%*示值+0.1mVrms）

Ø 监视电流

Ø 监视范围：0.000mArms~100.0mArms

监视精度：>50uArms时：±（3%*示值+5μArms）；<=50uArms时：±（12%示值+1μArms）

DCR（直流电阻）测量

测量信号电平：2V固定

补偿

开路补偿、短路补偿、负载补偿

线缆长度补偿：0m、1m、2m、4m

接触检测

可检测H_CUR~H_POT间、L_CUR~C_POT间的接触情况

可变更5档灵敏度阈值：10Ω、50Ω、100Ω、500Ω、1000Ω

触发

手动触发、自动触发、接口触发

同步输出功能

仅在信号测量期间输出测量信号

平均功能

1~256

面板加载 /

保存

LCR模式  最多40组

存储功能

可保存32000组数据

接口

RS232，USB，LAN，HANDLER，可选配GPIB接口

尺寸(W*H*D mm)

320*88*360

重量

5kg
