首页   >   产品介绍>测试仪器系列>安规测试仪系列>锂电池安规>脉冲式锂电池芯短路测试仪BTS7201系列

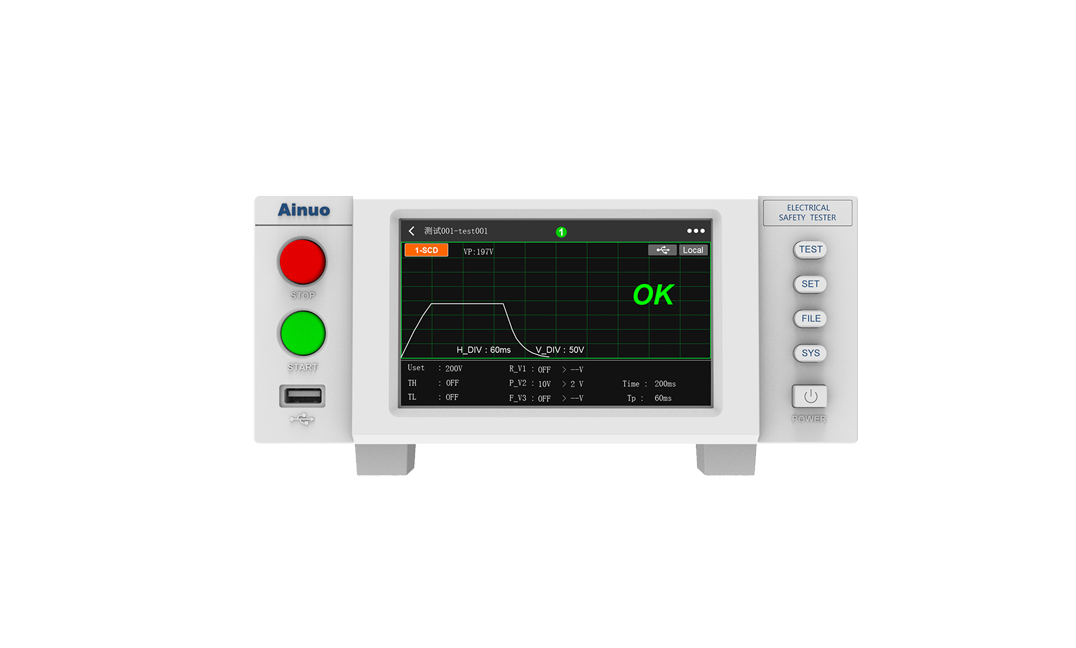

脉冲式锂电池芯短路测试仪
型号:
ANBTS7201系列
应用:
动力电池、储能电池的电芯静态容值不断增大的情况下,快速、稳定的电芯短路测试
产品概述 产品特点 产品应用 技术规格
产品概述

■  艾诺公司第二代ANBTS7201系列脉冲式锂电池芯短路测试仪,适用于注液前锂电池芯的正极极片与负极极片之间,以及正极极耳、负极极耳与电芯外壳之间的绝缘性能测试。

■  测试仪开创性地采用脉冲式升压、电压跌落侦测的方法,能有效检测出因隔离膜破损、穿孔、异物和毛刺等原因造成的绝缘短路、微短路、绝缘电阻偏低等不合格电芯和可疑电芯。

■  测试仪采用恒流充电、自由放电、恒流放电的新一代测试方法,满足了动力电池、储能电池的电芯静态容值不断增大的情况下,快速、稳定的电芯短路测试新需求。

■  系列测试仪具备短路测试、BDV测试、绝缘电阻测试、电容测试、弱导电阻测试和开路侦测等多种功能配置,配合三通道扫描输出、PLCIOLANRS232等通信控制接口,适用于锂电池芯自动化产线的快速测试使用。

产品特点

■  50mA恒流充电、自由放电、30mA恒流放电,脉冲式升压、低损伤、快速的短路测试;

■  25V-1000V电压、2kΩ-100GΩ绝缘电阻测试,锂电池电芯绝缘电阻测试的重复性良好;

■  体积小巧、接口丰富、操作简捷,适用于锂电池电芯自动产线、系统集成设备测试使用。



产品应用

动力电池、储能电池的电芯静态容值不断增大的情况下,快速、稳定的电芯短路测试

技术规格

产品型号

ANBTS7201-R

ANBTS7201-3R

功能配置

脉冲短路、绝缘电阻,单通道测试

脉冲短路、绝缘电阻,三通道扫描

脉冲短路测试

输出电压

范围:(50~ 1000)VDC,分辨率:1V,误差:±(1%×设定值+5V)

充放电模式

最大50mA恒流充电、最大30mA恒流放电;

测试时间

充电时间TK、放电时间TF;范围:50ms~3000ms;分辨率:1ms;误差:±(5%的设定值+2ms)

判断参数

上升跌落V1(0~100%)、保持跌落V2(0~100%)、放电跌落V3(0~100%)、分辨率0.1V

电芯静电容量

100nF~100000nF

绝缘电阻测试

输出电压

范围:(25~ 1000)VDC,分辨率:1V,误差:±(1%×设定值+2V)

绝缘电阻测量

25V~100V:

0.002MΩ~499.9MΩ:±(5%×读数值±2字)

101V~499V:

0.010MΩ~199.9MΩ,±(2%×读数值±2字);200.0MΩ~2.000GΩ:±(5%×读数值±2字)

500V~1000V:

0.020MΩ~999.9MΩ,±(2%×读数值±2字);1.000GΩ~9.999GΩ:±(5%×读数值±2字)

10.00GΩ~49.99GΩ:±(15%×读数值);   50.00GΩ~99.99GΩ:±(20%×读数值)

测试时间

范围:0,(0.5~999.9)s,0为无限长,分辨力:0.1s,误差:± (0.1% ×设定值+2个字)

缓升时间

范围:0,(0.1~999.9)s,0为关闭缓升,分辨力:0.1s,误差:± (0.1% ×设定值+2个字)

缓降时间

范围:0,( 1~999.9)s,0为关闭缓降,分辨力:0.1s,误差:± (0.1% ×设定值+2个字)

上下限设置

范围:0.002MΩ~99.99GΩ,0表示无上限设定

充放电模式

最大50mA恒流充电、最大30mA恒流放电

其它规格

供电电源

AC220V±10%,47~63Hz

显示操作

LCD、5吋彩显、触摸屏

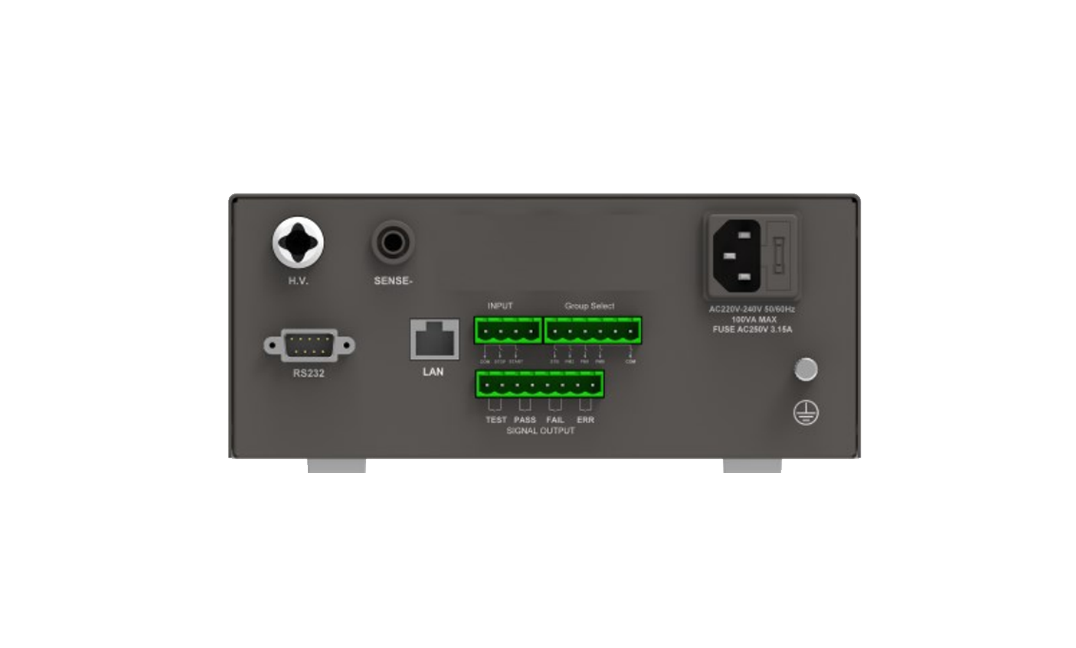

输出接口

RS232C、LAN 、PLC、USB(U盘数据存储)

外形尺寸

213*88*360(W*H*D,mm)
