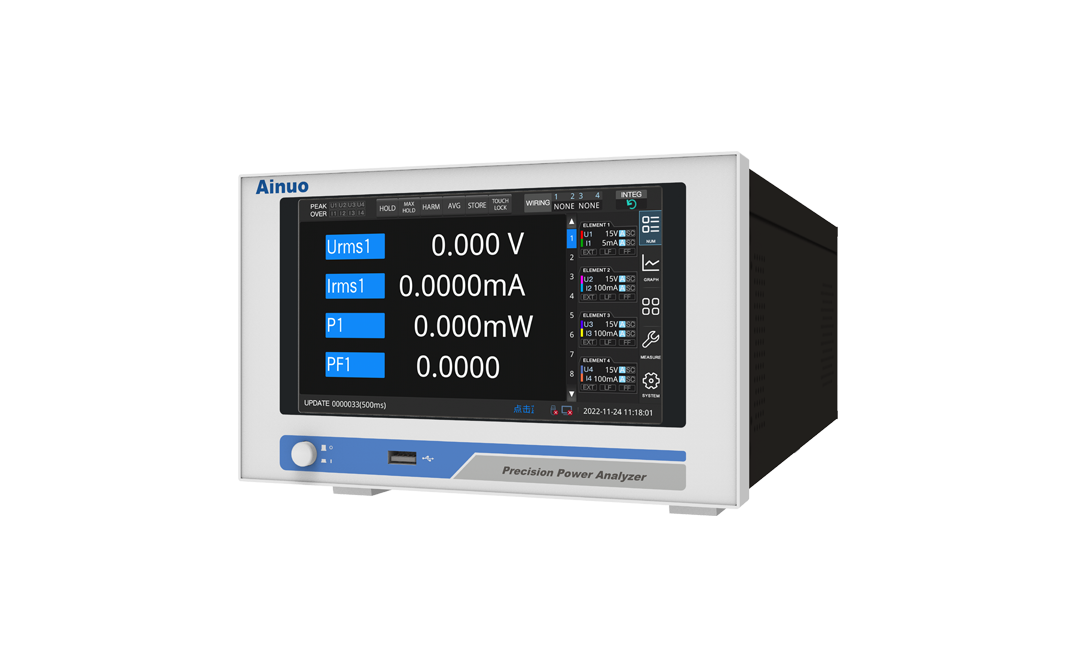

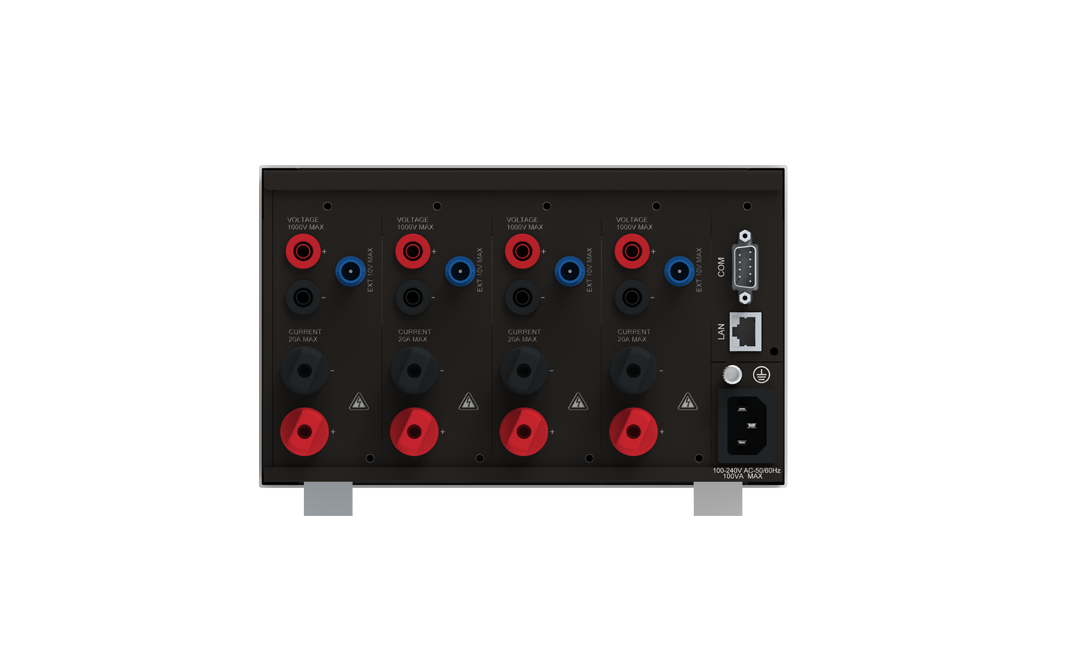

紧凑型多通道功率分析仪 - 紧凑型多通道功率分析仪AN87400系列

产品概述

■ 基本精度 ±0.1%

■ 测量带宽 DC，0.5Hz~100kHz

■ 采样速率 200kSps

■ 最大电压常规1000V，选配1500VDC

■ 最大电流 20A（常规）/5A/1A，支持混合搭配，可选配传感器

■ 液晶显示全触屏体验，显示界面条目自定义，波形显示

■ 数据存储存储项目自定义，CSV格式导出

■ 完美尺寸 3U半宽尺寸，符合系统集成要求

产品特点

■ 多通道：1～4通道同步测量单元配置，可灵活配置各个通道的线制模式，满足多种负载（空调、逆变器、变频器、电机）测量需求；

■ 高精度：使用高速FPGA+ARM处理器双核处理，16位高速高精度AD转换器，基本精度可达0.1%，最快100ms显示数据更新周期；

■ 宽功率：单通道可测量电流20A（可选配5A、1A等规格，且支持混合搭配），功率最小分辨力0.1mW，满足待机功耗测量需求和额定功率测量需求；

■ 宽频带：交流、直流信号两用，功率测量带宽DC、0.5Hz~100kHz，可满足各种标准和非标准正弦波形负载功率测量；

■ 多路谐波分析：四通道可同时进行谐波分析，最高100次谐波测量，失真度分析，可直观显示各次谐波含量和总含量；

■ 多路频率测量：四通道可同时进行频率测量；

■ 线路滤波：采用500Hz、5.5kHz的低通滤波器，可测量PWM波形的基波值，滤掉开关电源电流高频干扰；

■ 传感器：变比功能，支持常规I-I、V-V型电压/电流互感器；支持BNC接口的I-V型电流传感器，最大输入电压10V，可选配大电流传感器；

■ 效率计算：可同时测量设备的输入、输出能耗，并计算出其效率；

■ 电能累积：可单独累积正向电能量、反向电能量和综合电能量，进行买卖电能测量。

产品应用

光伏逆变器功率测量

■ 符合《GB/T 37409- 2019光伏发电并网逆变器检测技术规范》;

■ 电压范围0~1500V ;

■ 电流范围0- -20A/电流传感器;

■ 可同时测量输入、输出(单相、三相)功率、功率因数;

■ 自动效率计算;

■ 100次谐波、失真度分析;

■ 买电、卖电双向功率测量。

电动汽车电性能测量

■ 多通道，可同时检测多项参数：充电站性能、电池充放电性能、电源变换性能、电机性能等；

■ 交直流，最大电流50A，可扩展更大电流传感器；

■ 精度高，基本精度0.1%，最小功率分辨力0.1mW；

■ 可测量交流、直流信号的瞬时有效值、平均值、峰值，电能量等。

技术规格

型号	AN87400-x
测量通道-x	1～4
接线方式	1P2W(单相2线)、1P3W(单相3线)、3P3W(三相3线，2电压2电流)、3P3W(3V3A)(三相3线，3电压3电流)、3P4W(三相4线)
测量参数	电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、电压频率fU、电流频率fI、相位角Φ、效率η、总电能量Wh、正向电能量Wh+、反向电能量Wh-、电流积分Ah、100次谐波分析HDF、电压和电流失真度THD、峰值电压Vpk、峰值电流Ipk、电压峰值因数CfU、电流峰值因数CfI……
输入阻抗	电压：约2MΩ，电流直接输入：约2.5mΩ 电流传感器输入：约100kΩ
AD采样速率	约200kS/s
满量程峰值因数	3 *例外情形见下述
电压额定量程（直接输入）	15/30/60/100/150/300/600/1000[V]（可选配1500[V]） *1000V满量程峰值因数为1.5
电流额定量程（直接输入）	20A电流规格：100m/200m/500m/1/2/5/10/20[A] 选配： 5A电流规格：20m/50m/100m/200m/500m/1/2/5[A] 1A电流规格：5m/10m/20m/50m/100m/200m/500m/1[A]
电流额定量程（BNC传感器）	50m/100m/200m/500m/1/2/5/10[V]
电压、电流量程精度范围	(1%～110%)×量程电压1000V、电流20A精度范围为(1%～100%)×量程
功率因数范围	±(0.001 ～ 1.000)
电压测量精度	DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz	±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±(0.1%×显示值+0.05%×量程) ±(0.1%×显示值+0.2%×量程) ±({0.1+0.05×(f-1)}%×显示值+0.2%×量程) ±({0.5+0.04×(f-10)}%×显示值+0.3%×量程)
电流测量精度	DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz	±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±((0.1×f)%显示值+0.2%×量程) ±({1+0.08×(f-10)}%×显示值+0.3%×量程)
功率测量精度	DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤50kHz 50kHz＜f≤100kHz	±(0.1%×显示值+0.1%×量程) ±(0.3%×显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.2%×显示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×显示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×显示值+0.3%×量程) ±({5.1+0.18×(f-50)}%×显示值+0.3%×量程)
有功功率测量范围	20A电流规格：2.2mW~4.4kW@220V，PF=0.01~1 选配： 10A电流规格：1.1mW~2.2kW@220V，PF=0.01~1 5A电流规格：0.4mW~1.1kW@220V，PF=0.01~1 2A电流规格：0.2mW~440W@220V，PF=0.01~1 1A电流规格：0.1mW~220W@220V，PF=0.01~1
有功功率分辨力	0.1mW
频率测量范围	DC，0.5Hz ～ 100kHz
频率测量精度	±0.1%×显示值
谐波测量	10Hz ～ 600Hz，1～100次谐波含量，总失真度
电能测量范围	0～99999MWh (分辨率：1mWh/0.01mAh)
电能测量精度	±(0.1%×显示值+0.1%×量程)
扩展不确定度	电压、电流、功率、频率、电能量≤0.20%
滤波器功能	500Hz、5.5kHz电压线路、电流线路和频率滤波
变比功能	1 ～ 50000
数据更新周期	100m / 250m / 500m / 5 / 10 [s]
控制接口	标配：RS-232、网口；选配：RS-485、GPIB
显示器	7英寸液晶触摸屏
外形尺寸	215（W）× 133（H）× 374（D）mm
开口尺寸	215（W）× 133（H）mm
底脚高度	15 mm
整机重量	约4 kg
